3D-моделювання (Scan-to-BIM)

Технологія Scan-to-BIM забезпечує безпомилкове перенесення реального об'єкта в цифровий простір, що є критичним для реконструкції, проєктування нових вузлів, точної інвентаризації та планування технічного обслуговування.

Ми пропонуємо повний цикл створення таких інформаційних моделей: від експертної підготовки вхідних хмар точок до побудови геометрично вірних та інформаційно насичених 3D-моделей у Revit або інших CAD-середовищах.

Створюємо моделі будь-якої складності: від окремих елементів до інфраструктурних комплексів. Це точна основа для проєктних рішень, розрахунків та управління.

Приклади виконаних робіт

Видатні результати у складних проєктах

BIM-моделювання інженерних споруд на ділянці залізничної лінії

Інженерами Архізем виконано BIM-моделювання ключових споруд уздовж залізничної лінії: мостів, водопропускних труб, залізничних переїздів, кабельних каналів, шахт та елементів сигналізації.

ДЕТАЛЬНИЙ ОПИС

Прецизійне BIM-моделювання несучих колон станції

Команда Архізем виконала прецизійне BIM-моделювання 12 несучих колон та їхніх фундаментів для конструкції покриття станції. Елементи даху та проміжні ґратчасті конструкції не моделювалися.

ДЕТАЛЬНИЙ ОПИС

Послуги

01

Створення BIM-моделей (Scan-to-BIM) у Revit

Для комплексних проєктів, що вимагають інтелектуальної об'єктно-орієнтованої моделі, ми виконуємо повний цикл Scan-to-BIM. На основі хмари точок або даних аерофотознімання ми створюємо геометрично вірні моделі з рівнями деталізації від LOD 100 до LOD 400. Ці моделі включають не лише базову геометрію, але й розширену атрибутивну інформацію: конструктивні шари, матеріали, технічні параметри та логічні зв'язки між елементами.

Такий інформаційний двійник об'єкта стає незамінним інструментом для реконструкції, детального інженерного аналізу, координованого проєктування та ефективного управління активами.

Наш багаторічний досвід виконання проєктів для замовників з ЄС гарантує строге дотримання локальних стандартів (зокрема Deutsche Bahn InfraGO), вимог до форматів і закладеної точності. Гарантуємо повну сумісність моделей з подальшими етапами проєктування чи експлуатації.

Етапи виконання:

Узгодження технічного завдання

Визначення з клієнтом цілей проєкту, необхідного рівня деталізації (LOD), вимог до форматів, структури моделі та обсягів робіт.

Аналіз вихідних даних

Оцінка якості, щільності та коректності координатної системи отриманої хмари точок. Підготовка та конвертація даних для подальшого моделювання.

Редагування хмари точок
(за потреби)

Видалення зайвих зон та артефактів («шуму»), оптимізація розміру файлу для ефективної роботи в CAD- та BIM-середовищах.

Отримати консультацію

Моделювання

Створення інформаційної 3D-моделі на основі хмари точок із дотриманням заданого LOD. Поетапне формування об'єктів та наповнення їх атрибутивною інформацією.

Контроль якості та перевірка на відповідність

Внутрішня верифікація моделі: контроль геометричної відповідності, цілісності, виявлення та усунення колізій та технічних помилок.

Фінальна передача результатів

Експорт моделі в погоджений формат (.rvt, .dwg тощо), комплектація необхідною технічною документацією та передача результатів замовнику.

Узгодження технічного завдання

Аналіз вихідних даних

Редагування хмари точок (за потреби)

Моделювання

Контроль якості та перевірка на відповідність

Фінальна передача результатів

Отримати консультацію

Послуги

02

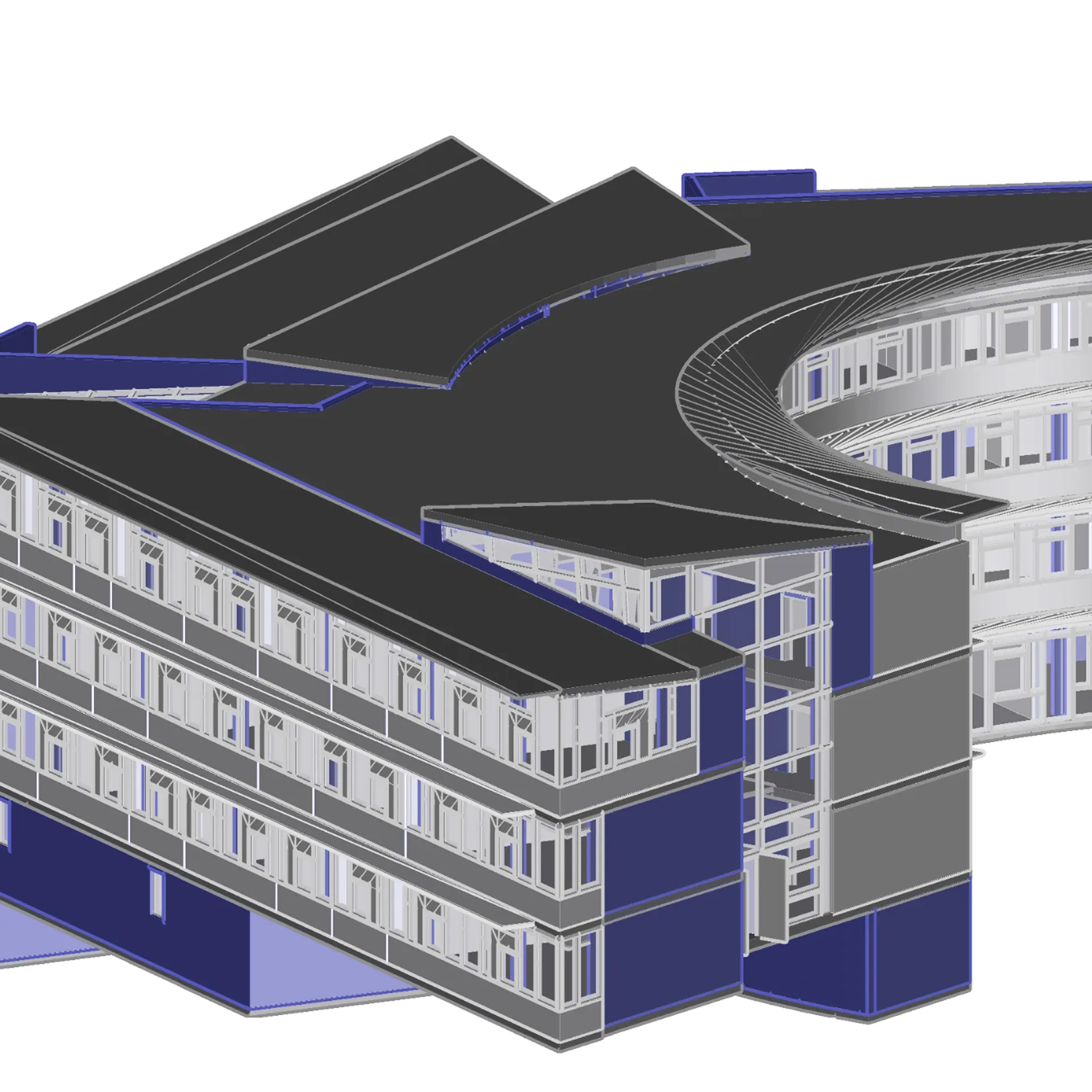

Створення 3D-моделей у CAD

Для завдань, орієнтованих на архітектурну візуалізацію, прецизійну розробку креслень або технічну інвентаризацію, ми пропонуємо створення детальних 3D-моделей у середовищі CAD.

Цей процес дозволяє точно відтворити будівлі, складні фасади та внутрішні простори у цифровому форматі на основі сканування. Отримана модель у форматі DWG є універсальною основою розроблення креслень, повного комплекту технічної документації, архітектурних розрізів і фасадів, архівування або підготовки до реконструкції.

Використання CAD забезпечує високу гнучкість, дозволяючи ефективно поєднувати 2D- та 3D-процеси, оперативно вносити зміни та інтегрувати модель на будь-якому етапі архітектурного чи інженерного планування.
